Руководство по покупке погружного канализационного насоса: серии SWQD и WQ (0,37–75 кВт)

Погружной аппаратканализационный насоссидит на дне ямы и выполняет работу, которую не может выполнить ни один поверхностный насос: он перекачивает грязную воду — с песком, тряпками, листьями и другими твердыми частицами — из отстойника, септика, строительной ямы или резервуара для сточных вод туда, куда ей нужно. Компания Lead Pump производит два взаимодополняющих семейства: серию небольших однофазных канализационных насосов SWQD (0,37–1,5 кВт) для домов, ферм и небольших отстойников и серию трехфазных промышленных канализационных насосов WQ (0,75–75 кВт, выходы от 1 до 20 дюймов) для муниципальных, строительных и промышленных нужд. В этом руководстве объясняется, как они работают, какие модели что перемещают, и как их выбирать, устанавливать и обслуживать, чтобы они работали годами.

1. Что такое погружной канализационный насос и когда он вам нужен?

В отличие от насоса для чистой воды, канализационный насос предназначен для перекачивания воды, содержащей взвешенные твердые частицы. Двигатель и гидравлическая часть герметично объединены в один блок, который опускается непосредственно в жидкость — без всасывающей трубы, без заливки, без воздушных пробок. Жидкость поступает через сетчатый фильтр внизу, проходит через крыльчатку, предназначенную для пропуска твердых частиц, и выталкивается вверх по выпускной трубе.

· Бытовые и строительные отстойники — дренаж подвалов, сточные воды из прачечных и ванных комнат, перекачка септиков.

· Использование в хозяйстве — осушение ям и канав, перемещение навозной воды и поливных стоков, опорожнение отстойников для навоза.

· Строительство и инженерные работы — водоотливные котлованы и котлованы, наполненные мутной водой.

· Муниципальные и промышленные — канализационные насосные станции, очистные сооружения, водозаборы и паводковые дренажи.

· Заводы по производству продуктов питания и напитков — перекачивание промывных и технологических сточных вод с вариантами из нержавеющей стали (SS316), где гигиена имеет большое значение.

2. SWQD против WQ: две семьи, две работы

Обе серии имеют одну и ту же идею, но созданы для разных масштабов. Выбор подходящего семейства в первую очередь упрощает остальную часть выбора:

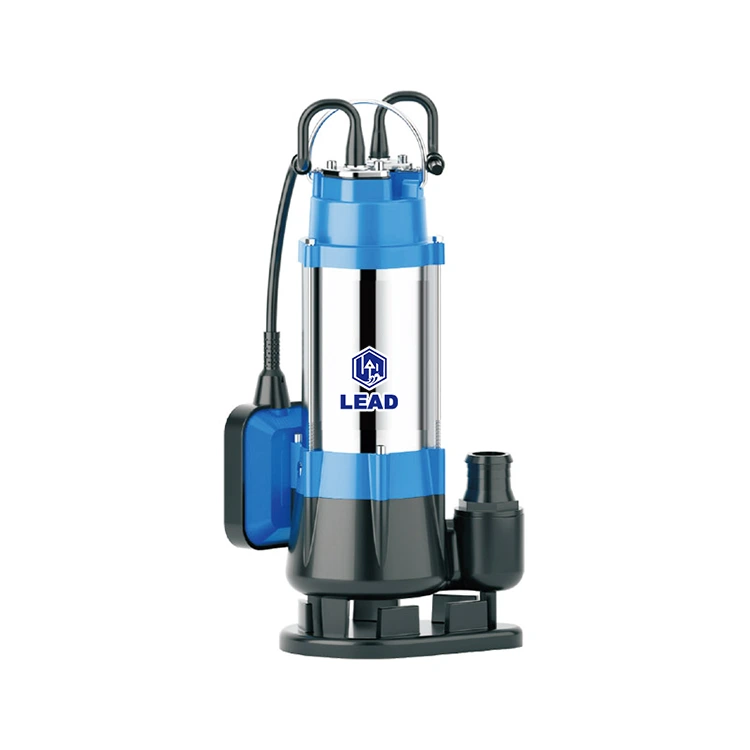

Серия SWQD представляет собой готовое решение: однофазное напряжение 220–240 В, защита от тепловой перегрузки, степень защиты IPX8 и готовность к установке в яму с поплавковым выключателем. Модельный ряд WQ представляет собой полный промышленный каталог: для любых задач — 25WQ5-20-0,75 для опорожнения небольшой ямы или 300WQ800-7-30, перекачивающего 800 м³/ч на очистных сооружениях, — для этого найдется модель.

3. Малые канализационные насосы SWQD (0,5–2 л.с.): Производительность

Серия SWQD охватывает наиболее востребованные размеры для дренажа домашних хозяйств и небольших ферм. Число в модели — номинальная мощность в ваттах (SWQD750F = 0,75 кВт); Суффикс F обозначает версию с автоматическим поплавковым выключателем, которая запускается и останавливается при достижении уровня воды:

Эксплуатационные ограничения и конструкция:

· Температура среды и окружающей среды: до +40 °С; уровень pH 4–10; колебания напряжения в 0,9–1,1 раза номинального.

· Глубина погружения: 0,5 м – 5 м; класс защиты IPX8.

· Двигатель: двухполюсный индукционный, 100% медная обмотка, термозащита в однофазных версиях, класс изоляции B.

· Материалы: корпус и рабочее колесо насоса из чугуна, корпус двигателя из нержавеющей стали, механическое уплотнение из керамики и графита, вал из стали 45# или нержавеющей стали.

4. Промышленные канализационные насосы WQ: наименование моделей и характеристики

Номера моделей WQ сами по себе являются полной спецификацией: диаметр выпускного отверстия (мм) – WQ – макс. расход (м³/ч) – макс. напор (м) – мощность (кВт). Пример: 80WQ40-16-4 — это насос с выходным отверстием 80 мм (3 дюйма), производительностью 40 м³/ч при высоте 16 м и двигателем мощностью 4 кВт. Типичные модели из всей линейки:

Полный каталог WQ работает от 0,75 до 75 кВт, с напором до 75 м (например, 100WQ120-75-75) и скоростями 2900/1450/980/740 об/мин — чем больше агрегат, тем ниже скорость, что снижает износ и шум при больших расходах. Стандартное напряжение составляет трехфазное напряжение 380 В. Типичные области применения, указанные заводом: высокопроизводительное водоснабжение, проектирование и строительство, ирригация и дренаж сельскохозяйственных угодий, очистка сточных вод, разработка полезных ископаемых и проекты водоотведения.

5. Важные материалы: чугун, нержавеющая сталь и опция SS316.

· Чугунный корпус и рабочее колесо — рабочая лошадка: тяжелая, жесткая и устойчивая к истиранию для обычных сточных вод и мутной воды.

· Корпус двигателя из нержавеющей стали (SWQD) — защищает корпус двигателя от ржавчины во влажных ямах.

· Керамическое и графитовое механическое уплотнение — компонент, предотвращающий попадание воды в двигатель; замените его при первых признаках плача.

· Конструкция из нержавеющей стали 316, предназначенная для пищевых продуктов — для предприятий по производству продуктов питания и напитков, где промывная вода кислая, соленая или хлорированная, компания Lead Pump разработала специальную сталь SS316.канализационный насосs (например, 80WQ40-16-4) с деталями, контактирующими с рабочей средой, из нержавеющей стали, что обеспечивает чистоту и отсутствие коррозии нагнетания.

Обращение с твердыми телами имеет такое же значение, как и с металлом. Серия SWQD пропускает твердые частицы размером 10–15 мм, включая песок, ткани и кухонные отходы, находящиеся в обычных бытовых отстойниках. В случае более тяжелых или вязких сред сообщите нашим инженерам, что содержится в воде (содержание песка, длина волокон, размер частиц), чтобы они могли порекомендовать подходящее рабочее колесо и модель — никогда не гадайте об абразивном или волокнистом режиме.

6. Как правильно выбрать канализационный насос

· 1. Скорость потока — сколько воды необходимо переместить и с какой скоростью? Выбор размера ямы прост: удаляемый объем ÷ заданное время опорожнения.

· 2. Общий напор — вертикальный подъем от самого низкого уровня воды до точки сброса плюс трение в трубе. Длинные или узкие трубы быстро съедают голову; для потоков выше ~15 м³/ч используйте восходящий трубопровод высотой не менее 2 дюймов.

· 3. Твёрдые вещества и среды — соответствие пропуска твёрдых веществ дежурству; укажите детали, контактирующие с рабочей средой, из нержавеющей стали SS316 для пищевых продуктов или агрессивных сточных вод.

· 4. Электропитание — однофазное SWQD (со встроенной термозащитой) для домов и небольших фермерских хозяйств; трехфазный WQ для более крупных работ. Для автономных объектов, работающих на генераторе, для запуска необходим генератор, рассчитанный на 2–3 кВт мощности двигателя.

· 5. Управление — модели SWQD с поплавковым выключателем запускаются и останавливаются автоматически. Большие агрегаты WQ обычно сочетаются с панелью управления с электродами уровня или поплавковыми выключателями; Компания Lead Pump поставляла индивидуальные решения для шкафов управления питанием вместе с заказами на канализационные насосы.

· 6. Рабочая точка — выберите модель, кривая которой обеспечивает требуемый расход при фактическом напоре с небольшим запасом. Работа насоса на дальнем конце кривой быстро изнашивает его.

7. Советы по установке и эксплуатации.

· Поставьте насос на прочное, ровное основание в яме — не подвешивайте его за трос или сливной шланг. Держите фильтр подальше от дна ямы, чтобы он не мог всасывать осевший песок.

· По возможности очищайте яму от тряпок, полиэтиленовой пленки и длинных волокон; они являются причиной № 1 блокировки крыльчатки.

· Установите обратный клапан на напорной линии (компания Lead Pump также поставляет латунные обратные клапаны), чтобы остановить обратный поток воды и сделать насос коротким циклом.

· Надежно закрепите кабель и защитите каждое соединение от воды — мокрое соединение является наиболее распространенной причиной неисправности.

· Трехфазные агрегаты: проверьте направление вращения перед опусканием в яму — неправильное вращение приводит к снижению расхода и может привести к повреждению рабочего колеса. Поменяйте местами любые две фазы, чтобы поменять местами.

· Никогда не позволяйте насосу работать всухую. Установите поплавок или переключатель уровня так, чтобы насос останавливался до того, как вода упадет ниже корпуса двигателя.

· Для больших двигателей WQ используйте рекомендованный пускатель (DOL до номинального размера, звезда-треугольник или устройство плавного пуска, указанное выше) и кабель соответствующего сечения.

8. Контрольный список технического обслуживания

· Ежемесячно: проверяйте яму на наличие мусора, убедитесь, что насос свободно запускается и останавливается на поплавке, и прислушивайтесь к необычному шуму.

· Очищайте крыльчатку и сетчатый фильтр от волос, ветоши и волокон при каждом падении потока — не ждите засорения.

· Раз в сезон проверяйте выпускной обратный клапан; застрявший в открытом положении клапан пропускает воду обратно и вызывает короткое замыкание цикла.

· Трехфазные агрегаты: периодически измеряйте рабочий ток и сравнивайте его с паспортной табличкой — постоянное повышение сигнализирует об износе.

· Заменяйте механическое уплотнение при первой капле, прежде чем вода достигнет двигателя.

· В морозном климате поднимите насос, слейте его и храните в сухом месте до зимы.

9. Часто задаваемые вопросы

Вопрос: Может ли канализационный насос перекачивать песок и камни?

Ответ: Серия SWQD пропускает взвешенные частицы размером 10–15 мм и справляется с обычным песком в дренажных водах. Непрерывная перекачка абразивной суспензии — это другая задача: пришлите нам данные о носителе, и мы порекомендуем подходящую модель.

Вопрос: В чем разница между SWQD и WQ?

О: SWQD — это небольшое однофазное семейство (0,37–1,5 кВт, розетки 1,5–2 дюйма) для домов, ферм и небольших отстойников. WQ — это трехфазная промышленная серия (0,75–75 кВт, розетки 1–20 дюймов) для муниципалитетов, строительства и заводов.

Вопрос: Что лучше для моего дома: однофазное или трехфазное?

Ответ: В домах обычно используется только однофазное питание, поэтому серия SWQD подходит для этого — она включает в себя тепловую защиту и поплавковый выключатель автоматического действия. Трехфазные модели WQ подходят для более крупных работ с трехфазным питанием или подходящим генератором.

Вопрос: На какую глубину можно погружать насос?

О: Модели SWQD рассчитаны на глубину погружения 0,5–5 м. Не вешайте насос глубже номинальной глубины погружения, предварительно не проконсультировавшись с нами.

Вопрос: Вы производите канализационные насосы для пищевых продуктов?

А: Да. У нас есть изготовленные по индивидуальному заказу канализационные насосы из нержавеющей стали SS316 (например, 80WQ40-16-4 из SS316) для предприятий пищевой промышленности и производства напитков, которым необходимы коррозионностойкие детали, контактирующие с измеряемой средой.

Вопрос: Проверяются ли насосы перед отправкой?

О: Каждое устройство проходит испытания на заводском испытательном стенде. Недавние испытания модели 200WQ250-11-15 (250 м³/ч) подтвердили стабильный полный объем разгрузки перед поставкой.

Вопрос: Какова гарантия?

О: 2 года на корпус насоса, замена на новый в случае возникновения проблем (FOB Китай, без вопросов).
