Размеры кабеля солнечного насоса и падение напряжения: полное руководство на 2026 год

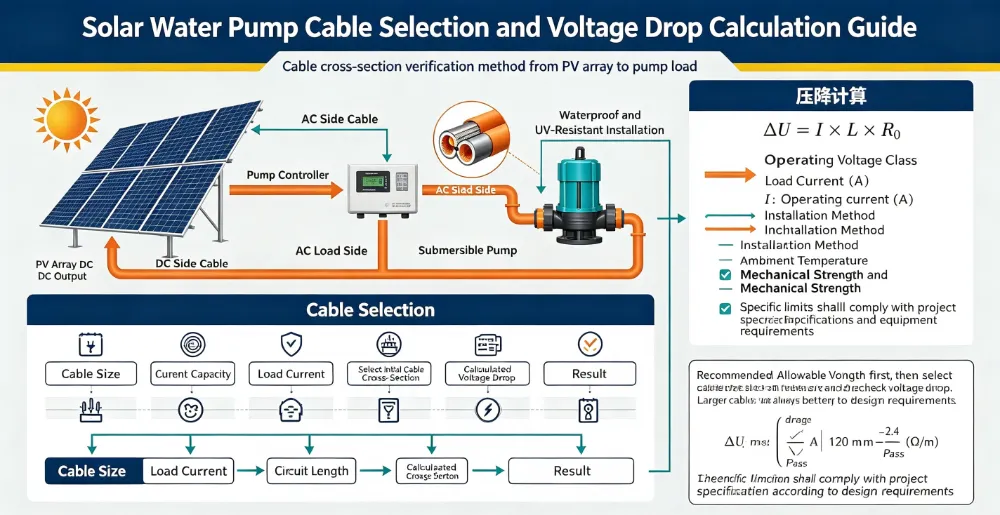

A Солнечная насосная системаобычно продается по двум цифрам: напор насоса и его расход. Затем его устанавливают, и третий номер незаметно решает, будет ли он когда-нибудь работать так, как рекламируется, — кабель. Недостаточный размер кабеля — одна из наиболее распространенных и наименее диагностируемых неисправностей солнечной насосной системы. С массивом все в порядке, с насосом все в порядке, с контроллером все в порядке, но насос работает медленно, отключается из-за пониженного напряжения в полдень или вообще не запускается рано утром. Причиной часто является потеря нескольких вольт на длинном и тонком проводе.

В этом руководстве рассматривается весь предмет с практической точки зрения: как работает падение напряжения, насколько оно приемлемо, какой размер кабеля пропускает какой ток, как шаг за шагом определить размер трассы с помощью рабочих примеров, а также детали установки, которые определяют, прослужит ли кабель десять лет в скважине. Он написан командой инженеров компании Taizhou Lead Pump Co., Ltd., которая производит солнечные насосы и контроллеры мощностью от 220 Вт до 15 000 Вт.

1. Почему кабель решает, будет ли работать солнечный насос

В отличие от насоса с питанием от сети, солнечный насос очень чувствителен к напряжению. Сетевой насос, питаемый напряжением 230 В, может незаметно выдержать падение напряжения на 10 В. 96 В постоянного токасолнечный насоскоторый теряет 10 В, теряет более 10% своего питания, и окно MPPT контроллера, его порог запуска и защита от пониженного напряжения — все начинает работать неправильно.

Есть три отдельных последствия неправильного подключения кабеля:

· Потерянные часы откачки. Для запуска насоса требуется минимальное напряжение. Падение напряжения сдвигает этот порог ближе к утру и раньше во второй половине дня, поэтому вы теряете самые продуктивные результаты дня.

· Потерянный поток на пике. Двигатели, работающие при напряжении ниже номинального, потребляют больше тока при той же нагрузке, нагреваются сильнее и производят меньше воды — классическая жалоба «работает, но не так, как указано в технических характеристиках».

· Неприятные поездки и короткая жизнь. Многократное срабатывание защиты от пониженного напряжения и перегрузки по току; каждая поездка представляет собой цикл «старт-стоп», и каждый цикл изнашивает двигатель, уплотнения и конденсаторы контроллера.

2. Две важные цифры: падение напряжения и токовая нагрузка.

Выбор кабеля — это всегда компромисс между двумя независимыми ограничениями, и вы должны удовлетворить оба.

Падение напряжения (предел производительности)

Каждый метр меди имеет сопротивление. Ток, протекающий через него, теряет напряжение пропорционально силе тока, длине и сопротивлению на метр. Падение напряжения само по себе ничего не повреждает, но приводит к голоданию двигателя — это предел, который определяет, будет ли система работать.

Ampacity — допустимая нагрузка по току (предел безопасности)

Проводник, по которому протекает ток слишком большой для его сечения, перегревается. В скважине кабель связан с отводной трубой, часто внутри кожуха, без потока воздуха — тепло не может уйти. Перегрев ухудшает изоляцию ПВХ, а ухудшение изоляции в воде приводит к тому, что насос выходит из строя. Это предел, который определяет, безопасна ли система.

Кабель, прошедший испытание на падение напряжения, может все же не выдержать испытание на токовую нагрузку, и наоборот. Всегда рассчитывайте оба значения, а затем выбирайте больший размер.

3. Формула падения напряжения и правило 3%/5%

Для двухпроводной цепи постоянного тока — что чаще всегосолнечный насосмассивы и многие фидеры насосов — падение напряжения составляет:

ВД (В) = 2 × L × I × ρ ÷ А

· L = длина одностороннего кабеля в метрах (2 соответствуют обратному проводнику)

· I = ток в амперах

· ρ = удельное сопротивление меди ≈ 0,0175 Ом·мм²/м при 20 °C (используйте 0,020 для горячих кабелей и консервативного дизайна)

· A = сечение проводника в мм²

Для трехфазного переменного тока та же идея принимает вид VD = √3 × L × I × ρ ÷ A; для однофазного переменного тока используйте двухпроводную формулу с учетом коэффициента мощности.

Насколько допустимо падение? Отраслевая конвенция, и та, которую мы разрабатываем, такова:

Далее следуют два практических правила. Во-первых, всегда рассчитывайте максимальный ток, который когда-либо будет испытывать кабель — обычно это максимальный входной ток насоса при полной нагрузке, а не его номинальный рабочий ток. Во-вторых, добавьте запас в 10–20 %, если кабель будет перегреваться, быть связан с другими кабелями или находиться под прямыми летним солнцем.

4. Калибр провода: мм², AWG и характеристики каждого размера.

Метрические мм² являются стандартом на большинстве экспортных рынков; Покупатели из Северной Америки думают в формате AWG. Приблизительные эквиваленты и типичная токовая нагрузка меди (изоляция из ПВХ, температура окружающей среды 30 °C, одиночный кабель на открытом воздухе):

Значения допустимой нагрузки являются ориентировочными — всегда сверяйте данные производителя кабеля с типом изоляции и методом установки. Для погружного ответвительного кабеля, проложенного в скважине, примените коэффициент снижения характеристик примерно 0,8; для кабелей в коробе или в горячем подкровельном пространстве — 0,7–0,8. Когда пониженная цифра будет близка к вашей нагрузке, увеличьте ее на один размер.

5. Краткий справочник: потери напряжения на 10 метров.

В таблице ниже указано падение напряжения в Вольтах на каждые 10 м одностороннего медного участка двухпроводной цепи при температуре 20 °C. Оно не зависит от напряжения системы, поэтому вы можете использовать его для систем с напряжением 48 В, 96 В, 220 В или 380 В — просто сравните результат с допустимым процентом.

Читайте это так: кабель сечением 4 мм² с током 20 А теряет 1,75 В на 10 м. Бег на расстояние более 60 м в одну сторону при напряжении 10,5 В — штраф в системе 380 В (2,8%), фатальный исход в системе 96 В (10,9%).

6. Выбор размера шаг за шагом (с тремя проработанными примерами)

Используйте эту последовательность для каждого запуска, каждый раз:

· Шаг 1. Установите напряжение в системе. Номинальное напряжение шины постоянного тока для систем постоянного тока или фазное напряжение для переменного тока.

· Шаг 2 — Найдите максимальный ток. Используйте максимальный входной ток насоса при полной нагрузке, указанный на паспортной табличке или в паспорте. Для работы от массива к контроллеру используйте ток короткого замыкания массива × 1,25.

· Шаг 3. Измерьте реальную длину в одну сторону. Учитывайте перепад высот в скважине, горизонтальный участок до антенны и 2–3 м провисания на каждом конце. Не делайте оценку по плану участка.

· Шаг 4 — Установите разрешенный сброс. 3% напряжения системы для каждой секции, всего 5%.

· Шаг 5 — Найдите A: A = 2 × L × I × ρ ÷ VD_allowed. Округлите до следующего стандартного размера.

· Шаг 6. Проверьте токовую нагрузку, уменьшите номинальные характеристики и проверьте заземляющий провод. Если сомневаетесь, выберите на размер больше — разница в стоимости ничтожна, если учесть неисправный насос.

Пример A — погружной аппарат постоянного тока, 1,5 кВт, система 96 В, 60 м в одну сторону

Максимальный ток насоса 15,6 А. Допустимое падение 3% от 96 В = 2,88 В. А = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 мм². Следующий стандартный размер – 16 мм². Проверьте токовую нагрузку: 16 мм² рассчитана на ток около 62–76 А, в скважине номинал снижен примерно до 55 А — намного выше 15,6 А. Результат: 16 мм², комфортно в пределах 3%.

Пример Б. Однофазный поверхностный насос переменного тока мощностью 2,2 кВт, 220 В, 50 м, односторонний.

Ток ≈ 10 А. Допустимое падение 3% от 220 В = 6,6 В. А = 2×50×10×0,0175 ÷ 6,6 = 2,65 мм². Следующий стандартный размер — 4 мм², что дает падение около 1,75 В (0,8%) — неплохой запас для двигателя, который запускается под нагрузкой. Результат: 4 мм².

Пример C — трехфазный погружной аппарат мощностью 7,5 кВт, 380 В, 120 м в одну сторону.

Ток ≈ 15 А. Допустимое падение 3% от 380 В = 11,4 В. А = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 мм². Падение напряжения составляет 6 мм², но для установки в скважине мощностью 15 кВт обычно указывается 10 мм² для механической прочности и будущего изменения номинала. Результат: 10 мм² — пропускная способность и практические проверки выигрывают у минимального расчета, что нормально для глубоких скважин.

7. Два участка Солнечной системы не одинаковы.

Большинство установок имеют две отдельные кабельные трассы, и они выходят из строя по разным причинам.

Массив → контроллер

Этот пробег подвергается: по крыше, по наземному креплению, по полю. Он пропускает полный ток массива при напряжении массива. Приоритетами являются изоляция, устойчивая к ультрафиолетовому излучению, механическая защита от грызунов и триммеров, правильная полярность и изолятор постоянного тока на контроллере. Используйте солнечный кабель (H1Z2Z2-K или аналогичный), а не обычный строительный провод.

Контроллер → насос

Этот участок закопан в скважине, постоянно влажный, и его невозможно заменить, не вытащив насос. Приоритетами являются правильный погружной ответвительный кабель со сплошной водонепроницаемой оболочкой, прочная физическая опора (кабель должен висеть на компенсаторе натяжения, а не на собственных проводниках) и снижение номинальных характеристик с учетом нагрева. Если вы собираетесь перерасходовать где-либо в системе, перерасходуйте здесь.

При длительных работах массива другой вариант — повысить напряжение массива и понизить его на контроллере: удвоение напряжения уменьшает ток вдвое, а потери падают пропорционально квадрату тока. Вот почему системы постоянного тока 96 В и 192 В распространены на более глубоких скважинах.

8. Детали установки, определяющие срок службы кабеля

· Используйте одну непрерывную длину. Каждое соединение в мокрой скважине – это будущая точка отказа. Если соединение неизбежно, используйте подходящий комплект для погружного сращивания, а не ленту.

· Независимая поддержка кабеля. Кабель крепится через каждые 2–3 м к отводной трубе, а сверху имеется фиксатор для снятия натяжения. Проводники никогда не должны выдерживать вес кабеля.

· Оставьте цикл обслуживания. Провисание в 2–3 м на устье скважины и на контроллере позволяет избежать повторного протягивания при вводе в эксплуатацию.

· Держите кабель подальше от впускного отверстия насоса. Проложите его прямо вверх по трубе, плоско приклеенной лентой, вдали от зоны всасывания.

· Соблюдайте радиус изгиба. На крутых изгибах изоляция растрескивается; Следуйте минимальному радиусу, указанному производителем, обычно в 6–10 раз больше диаметра кабеля.

· Надлежащим образом заземлите и приклейте. Заземлите корпус насоса и корпус контроллера в соответствии с местными нормами; на плавающей солнечной батарее также склейте рамы.

· Защита от молнии. Длинные прогоны массива улавливают индуцированные всплески; установите на контроллере ограничитель перенапряжения постоянного тока и держите заземляющий провод коротким и прямым.

· Промаркируйте оба конца. График прокладки кабелей, записанный внутри корпуса контроллера, экономит время следующему технику.

9. Восемь ошибок, которые мы видим постоянно

· Выбор номинального тока, а не максимального входного тока — кабель имеет минимальное значение именно тогда, когда это важно.

· Измерение глубины скважины и забывание горизонтального участка до массива, который зачастую длиннее.

· Использование строительного провода в скважине, потому что он находился в грузовике. Обычный ПВХ не выдерживает постоянного погружения.

· Выбираете алюминий, чтобы сэкономить деньги на трассе постоянного тока длиной 40 м, а затем задаетесь вопросом, почему падение напряжения сильнее.

· Игнорирование температурного снижения характеристик. Кабель с номиналом 41 А на открытом воздухе может выдерживать ток 30 А в связанной скважине.

· Соединение средней точки с помощью изоляционной ленты. Вода всегда находит место соединения.

· Прокладка кабеля насоса и кабеля массива в одном кабелепроводе без проверки снижения номинальных характеристик обоих.

· Оставлять кабель свисающим с собственных проводников, чтобы медь медленно растягивалась и сопротивление возрастало.

10. Устранение неполадок: симптомы, указывающие на кабель.

11. Контрольный список кабелей перед вводом в эксплуатацию

· Длина в одну сторону измерена и записана, но не оценена

· Максимальный ток взят из таблицы данных, с применением коэффициента 1,25, где это применимо.

· Падение напряжения рассчитано для каждой секции и в сумме не превышает 5 %.

· Токовая нагрузка проверена с учетом температуры и снижения номинальных характеристик комплектации.

· Тип кабеля рассчитан на окружающую среду (УФ для массива, погружной для скважины)

· Отсутствие соединений ниже ватерлинии; для любого соединения используется погружной комплект

· Кабель поддерживается через каждые 2–3 м и разгружен от натяжения на устье скважины.

· Сопротивление изоляции относительно земли измерено и записано перед первым запуском

· Непрерывность заземления и полярность проверены.

· Расписание кабелей и заводская длина, оставшаяся внутри контроллера.

12. Часто задаваемые вопросы

Вопрос: Могу ли я использовать кабель меньшего размера, если длина короткая?

О: Да, падение напряжения зависит от длины, поэтому для участка длиной 10 м допускается использование проводника гораздо меньшего размера, чем для участка длиной 100 м. Но никогда не превышайте требуемую токовую нагрузку и никогда не опускайтесь ниже 1,5 мм² для устройств, пропускающих ток двигателя.

Вопрос: Имеет ли значение падение напряжения и на стороне переменного тока?

О: Это имеет значение, но менее существенное, поскольку напряжение сети выше, а процент потерь меньше. Применяется то же правило 3%, и необходимо проверить запуск двигателя.

Вопрос: Какова максимальная длина пробега длясолнечный насос?

О: Фиксированного лимита нет; есть ограничение по стоимости. При длине примерно 150–200 м кабель, необходимый для удержания 3%, становится дорогим, а повышение напряжения в системе обычно обходится дешевле, чем покупка меди.

Вопрос: Должен ли я использовать один размер кабеля для всей трассы?

О: Не обязательно. Обычно и разумно использовать более тяжелый кабель для глубокой секции скважины и более легкий надземный, при условии, что каждая секция рассчитывается отдельно.

Вопрос: Почему мой насос отключается из-за пониженного напряжения только утром?

О: При слабом освещении напряжение батареи уже близко к порогу запуска; любое падение кабеля толкает его вниз. Улучшение работы массива с контроллером обычно решает эту проблему.

Вопрос: Приемлем ли алюминиевый кабель?

О: Да, для фиксированных питателей большого сечения, с подходящими наконечниками и антиоксидантным составом. Для погружного ответвительного кабеля нет — используйте медь.

Вопрос: Как проверить трос перед опусканием насоса?

A: Сопротивление изоляции относительно земли (обычно >100 МОм при 500 В для нового кабеля), целостность каждой жилы и проверка полярности. Запишите показания; они являются вашей отправной точкой для поиска ошибок в будущем.

Вопрос: Могу ли я удлинить погружной кабель с помощью распределительной коробки на устье скважины?

О: Да — над ватерлинией, в соответствующем корпусе IP68 с разгрузкой от натяжения с обеих сторон. Ниже ватерлинии используйте погружной комплект для сращивания или не делайте этого вообще.

Заключение

Кабель — самая дешевая часть солнечной насосной системы, и его легче всего ошибиться. Два расчета — падение напряжения по правилу 3%/5% и токовая нагрузка по таблице пониженных номиналов — предотвращают практически все неисправности кабеля в полевых условиях. Сделайте это до того, как насос опустится в скважину, запишите цифры, и система будет по-прежнему обеспечивать номинальный расход и через десять лет.
