Защита от сухого хода солнечного водяного насоса и защита контроллера: полное руководство на 2026 год

Спросите в любой мастерской по ремонту насосов, что убивает больше всегосолнечные насосыи вы будете получать один ответ гораздо чаще, чем любой другой: иссякание. Насос, который вращается без воды, теряет охлаждение, смазку и двигатель в считанные минуты, а иногда и секунды. Хорошей новостью является то, что «сухой ход» также является наиболее предотвратимым сбоем во всей системе. Почти каждый современный контроллер солнечного насоса поставляется со встроенной защитой; проблема в том, что большинство пользователей никогда не подключают его должным образом, никогда не устанавливают пороговые значения и никогда не понимают, о чем им говорит сигнализация. В этом руководстве объясняется, как на самом деле работают защита от сухого хода и защита контроллера, как их правильно подключить и как устранять неисправности, которые останавливают насос в полевых условиях. Taizhou Lead Pump Co., Ltd. производит солнечные насосы мощностью от 220 Вт до 15 000 Вт — как насосы, так и контроллеры — так что это написано на заводе, а не в брошюре о продукте.

1. Почему пробный прогон — убийца номер один

Погружной насос не просто так живет в воде. Вода вокруг него выполняет сразу три задачи: охлаждает мотор, смазывает подшипники и сальники и отводит тепло. Когда уровень воды падает и насос продолжает работать, все три останавливаются одновременно. Двигатель, работающий всухую, может достичь опасной температуры менее чем за минуту, а солнечный насос, который часто работает без присмотра весь день, не имеет оператора, стоящего рядом с ним, чтобы нажать на переключатель.

В солнечных системах есть три распространенные причины сухого хода:

· Депрессия скважины — насос подает больше, чем может наполнить скважина, поэтому уровень воды падает ниже водозабора.

· Низкий уровень воды — сезонная засуха или резервуар/река, которая опорожняется быстрее, чем ожидалось.

· Потеря заливки (поверхностные насосы) — во всасывающую линию попадает воздух, насос раскручивается на воздухе и перегревается.

Поскольку солнечный насос работает всякий раз, когда есть солнечный свет, сухой ход может длиться несколько часов, прежде чем кто-либо заметит. Вот почему защита не является обязательной — это самый важный аксессуар в системе.

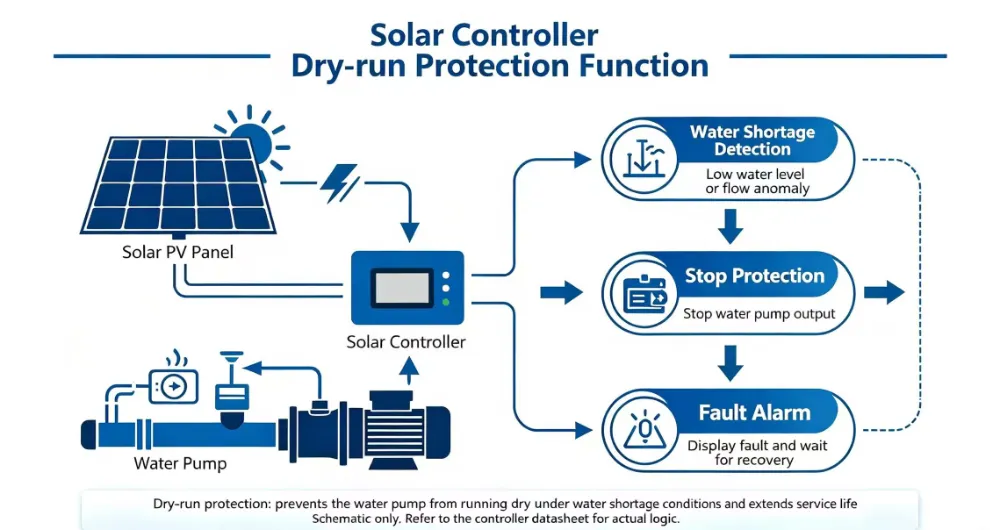

2. Как контроллер солнечного насоса обнаруживает сухой ход

Для обнаружения события «сухого хода» не требуется специальный датчик. Контроллер уже может «видеть» это по электрическому поведению двигателя. Большинство контроллеров ведущих насосов используют один или несколько из следующих методов:

Самое умное — это логика «автоматического перезапуска». Когда контроллер отключается при работе всухую, он не просто останавливается и не сдается. Он ждет заданный интервал (обычно 5, 15, 30 или 60 минут), а затем пытается снова. Если вода вернулась, насос возобновляет работу автоматически — без ручного сброса, без лишних затрат на поездку к колодцу. В противном случае он защищает насос и снова ждет. Этот цикл повторяется до тех пор, пока вода не вернется.

3. Слоеный торт с полной защитой

«Сухой ход» — это лишь одна из угроз,солнечный насослица. Хорошо спроектированный контроллер имеет несколько уровней защиты:

4. Контроль уровня воды — прямой подход

Электронное обнаружение сухого хода реагирует после того, как насос начинает работать всухую. Контроль уровня воды лучше: он останавливает насос до того, как это произойдет. Существует два распространенных метода, и оба обычно подключаются напрямую к клеммам уровня контроллера.

Поплавковый выключатель (поплавковый выключатель/шаровой поплавок)

Механический поплавок скользит по поверхности воды. Когда уровень падает ниже заданного значения, контакты размыкаются (или замыкаются) и контроллер останавливает насос. Поплавки дешевы, надежны и просты в понимании. Используйте один в колодце для отключения по низкому уровню, а другой в резервуаре для отключения по высокому уровню, чтобы резервуар не мог перелиться.

Электроды/зонды

Два или три нержавеющих щупа опускаются на нужную глубину выреза. Вода замыкает между ними низковольтную цепь; при падении уровня и разрыве цепи насос останавливается. У зондов нет движущихся частей, поэтому они подходят для грязной воды или воды с большим количеством мусора, где поплавок может застрять.

На контроллерах ведущих насосов вход уровня обычно является низковольтным (безопасным для прикосновения) и может быть настроен как «близок к работе» или «открыт для работы» в зависимости от вашей проводки. Какой бы метод вы ни использовали, проводной переключатель уровня плюс электронное обнаружение сухого хода контроллера дают вам два независимых уровня защиты — ремень и скобы, которые поддерживают работу необслуживаемого солнечного насоса.

5. Защита насоса у источника воды

Электроника может сделать очень многое. Большая часть проблем «сухого хода» на самом деле связана с проблемами монтажа на самой скважине.

· Установите насос на достаточную глубину. Водозабор должен находиться значительно ниже самого низкого ожидаемого динамического уровня воды с запасом на сезонное снижение.

· Следите за зазором на впуске. Оставьте разумный зазор над дном колодца, чтобы песок и осадок не засасывались.

· Подберите насос к дебиту скважины. Если насос больше, чем может перезарядить скважину, он будет опускать скважину и отключать защиту в течение всего дня — размер зависит от скорости восстановления, а не только от пиковой нагрузки.

· Следите за просадкой летом. Колодец, который справляется с сезоном дождей, может не работать в засушливый сезон; опустите датчик отключения или установите больший интервал сухого хода.

· Для поверхностных насосов следите за герметичностью всасывающей линии. Любая утечка воздуха нарушает работу двигателя и имитирует работу всухую.

6. Электрическая защита насоса

Солнечные насосы часто располагаются в конце длинной кабельной трассы — особенно в погружных установках, где массив находится на поверхности, а насос — на глубине сотен метров в скважине. Такое расстояние порождает две проблемы, которые стоит учитывать с первого дня:

· Падение напряжения. Тонкий или слишком длинный кабель бесшумно крадет напряжение; насос видит меньше, чем производит массив, и работает медленно или на грани защиты от пониженного напряжения. Размер проводника должен быть большим и длина должна быть настолько короткой, насколько это возможно.

· Скачки и молнии. При длительных переходах от панели к контроллеру возникают всплески напряжения. Установите разрядник на контроллере, заземлите корпус насоса и каркас панели и поддерживайте порядок в электропроводке.

· Правильная полярность и плотные клеммы. Обратная полярность – самая распространенная ошибка при установке; проверьте дважды перед первым включением питания и правильно затяните каждую клемму.

Специальная статья о размерах кабелей и расчете падения напряжения длясолнечные насосыприближается; на данный момент правило простое — никогда не занижайте размер кабеля, чтобы сэкономить немного меди, потому что потери оплачиваются каждый солнечный час на протяжении всего срока службы системы.

7. Не позволяйте слишком большому размеру нарушить вашу защиту.

Как ни парадоксально, но насос слишком большой мощности является частой причиной постоянного срабатывания защиты. Если насос намного мощнее, чем может подавать скважина, он снижает уровень воды в течение нескольких минут, срабатывает защита от сухого хода, скважина медленно восстанавливается, и цикл повторяется — насос проводит полдня в спуске, а не в насосе. Исправление заключается не в отключении защиты (никогда этого не делайте), а в том, чтобы:

· Выберите модель, расход которой соответствует реальной скорости пополнения запасов скважины.

· Используйте привод с регулируемой скоростью/MPPT, чтобы насос замедлял работу, а не останавливался при падении уровня.

· Установите более длительный интервал автоматического перезапуска, чтобы у скважины было время восстановиться между попытками.

· Добавьте резервуар для хранения и запустите насос, чтобы заполнить резервуар, вместо того, чтобы пытаться напрямую удовлетворить спрос.

8. Устранение неполадок: чтение сигналов тревоги

Коды неисправностей различаются в зависимости от модели контроллера. Всегда храните руководство к контроллеру вместе с записью об установке и фотографируйте проводку, прежде чем к чему-либо прикасаться. Если вы не уверены, отправьте код и короткое видео на завод — Lead Pump поддерживает клиентов на китайском, английском и французском языках.

9. Простой контрольный список защиты

· Включено обнаружение сухого хода и выбран реалистичный интервал автоматического перезапуска.

· В колодце установлен датчик отключения низкого уровня или поплавок.

· В резервуаре для хранения установлен поплавок, отсекающий верхний уровень.

· Насос установлен ниже минимального сезонного уровня воды, с запасом.

· Кабель правильного размера для трассы; клеммы затянуты.

· Установлен ограничитель перенапряжения; корпус насоса и панели заземлен.

· Контроллер затенен и вентилируем.

· Расход насоса соответствует темпу добычи скважины.

· Руководство и список кодов неисправностей хранятся рядом с установкой.

10. Распространенные ошибки

· 1. Отключение защиты от сухого хода, поскольку она продолжает срабатывать — вместо этого устраните причину, а не защиту.

· 2. Покупка слишком большого насоса для слабой скважины, а затем весь сезон борьба с возникающими отключениями.

· 3. Никогда не устанавливайте реле уровня, полагаясь только на электронное обнаружение.

· 4. Установка отключаемого зонда слишком высоко, поэтому насос останавливается, пока воды еще достаточно.

· 5. Недостаточное сечение кабеля, поэтому во второй половине дня срабатывает защита от пониженного напряжения.

· 6. Оставлять контроллер на ярком солнце и обвинять насос в перегреве.

· 7. Отсутствие защиты от перенапряжения при длительной эксплуатации незащищенной панели.

· 8. Запуск насоса перед проверкой уровня воды после продолжительной засухи.

11. Часто задаваемые вопросы

Вопрос: Могу ли я запустить солнечный насос без защиты от сухого хода?

О: Технически да, практически никогда. Сухой ход может вывести из строя двигатель за считанные минуты.солнечные насосыработать без присмотра. Каждый контроллер ведущего насоса оснащен функцией обнаружения сухого хода — всегда подключайте его и включайте.

Вопрос: Что делает насос, когда срабатывает защита от сухого хода?

О: Он останавливается, ждет заданный интервал (часто 5–60 минут), а затем автоматически перезапускается, чтобы проверить, вернулась ли вода. Если нет, он снова защищает насос и ждет. Ручной сброс не требуется.

Вопрос: Нужны ли мне одновременно поплавковый выключатель и электронное обнаружение сухого хода?

О: В идеале, да. Реле уровня останавливает насос до того, как он высохнет; электронное обнаружение является резервным, если уровень падает быстрее, чем ожидалось. Два независимых слоя безопаснее, чем один.

Вопрос: Почему моя помпа срабатывает каждый день после полудня?

Ответ: Почти всегда потому, что производительность насоса превышает скорость добычи скважины, поэтому она опускает скважину. Измените размер насоса, замедлите его работу с помощью регулятора скорости или увеличьте интервал перезапуска — не отключайте защиту.

Вопрос: Как узнать, произошло ли отключение всухую или из-за пониженного напряжения?

О: Код неисправности или условия говорят вам об этом. Сухой ход обычно происходит при низком уровне воды или после длительной откачки; пониженное напряжение обычно появляется во второй половине дня или при длинной прокладке кабеля. В приведенной выше таблице устранения неполадок симптомы сопоставлены с причинами.

Вопрос: Работает ли защита одинаково на гибридных насосах переменного/постоянного тока?

А: Да. Гибридные насосы имеют ту же защиту контроллера — сухой ход, повышенное/пониженное напряжение, перегрузку по току и перегреву — и просто переключаются между входом солнечной энергии и сети/генератора.

Вопрос: Какие сертификаты и гарантии вы предлагаете?

О: Сертификация CE, RoHS и ISO 9001:2015, 2-летняя гарантия на корпус насоса и 1-летняя гарантия на контроллер — неисправные узлы заменяются (FOB Китай, без вопросов).

Вопрос: Могу ли я сначала заказать образец?

О: Да — от 1 до 5 единиц на тестирование. Оптовая продажа составляет более 50 единиц на модель, а OEM начинается с 50 единиц на модель с индивидуальным брендом, упаковкой и напряжением/частотой.
